Présentation, Biagio

[Biagio]

Bonjour

Je viens de m’inscrire sur votre forum

J’ai utilisé Autocad, et maintenant je suis à la retraite, j’habite en suisse

Je viens sur ce forum car j’ai quelque chose à vous demander.



Quote

Hello

I just registered on your forum

I used Autocad, and now I'm retired, I live in Switzerland

I come to this forum because I have something to ask you.



[BIGAL]

Welcome aboard just ask, lots of helpful people here.

[Biagio]

Bonjour et Merci pour votre accueil

J’aimerais créer un type de ligne personnelisé,

J’ai essayé avec des toutos sur Youtube et je ne suis pas réussi

Quelcun d’entre vous peut m’aider SVP ?

Par Example faire une type de ligne avec des ronds vides

Une fois que je crée moi-même le modèle, et que je fais un bloc,

comment faire pour le transformer en TypeLigne ?

Par la suite j’aimerais (dessiner des signes et de flèches différents)

Je utilise Autocad vers 2016

Merci pour votre réponse

Et Bonne journée

Biagio

[Biagio]

Voici les typeligne que j'aimerais composé

01-Test Lignes-Objet.pdf

[Biagio]

je ne comprend pas dans ce forum tout est devenu en Anglais

j'aimerais en Français, SVP

[Biagio]

Voici une partie de mon projet,

J'ai dessiné moi-même le labyrinte de Vigeland à Oslo

Le projet fait 16 Modules qui forment un carré de ~60metres x 60metres

Tous différents, je l'ai dessiné à l'echelle 1:1

J’aimerais aussi mettre une ligne de parcours, mais celle que j'ai dessiné ne me satisfait pas vraiment

C'est pour cela que je voulais faire des lignes personnalisé et voir laquelle serait plus approprié.

Voici en annexe le module No1

Le lignes et les flèches doivent s'adapter à la forme du chemin, curbe, droite, et en biais.

Merci pour votre aide

15-Oslo Lab-01-A4 Haute Qualité.pdf

[BIGAL]

Making LineTypes is a case of looking at a LIN file, I have a Custom.lin file which contains some linetypes like what you want.



*JHOOK,JHOOKS ----O----O----O----O----O----O--
A,50,-5.08,[CIRC1,ltypeshp.shx,S=2.5,R=0.0,X=-2.5,Y=-.9],-5.08

*FENCEX,Fencex ----------/----------/----------/----------
A,0.00000001,["/",STANDARD,S=1.41421356,X=-.5,Y=-.5,R=-45],-1.5

*Arrowsolid,->->->-
A,4.8,["►",Arial,S=1.0,R=0.0,X=0.0,Y=-0.375],-1.2

*FENCELINE2,Fenceline square ----[]-----[]-----[]-----[]-----[]---
A,6.35,-2.54,[BOX,ltypeshp.shx,x=-2.54,s=2.54],-2.54,25.4



For special shapes need to make Shapes ie a shp, then normally would convert multiple shp int a shx file. Look at help for Shp.

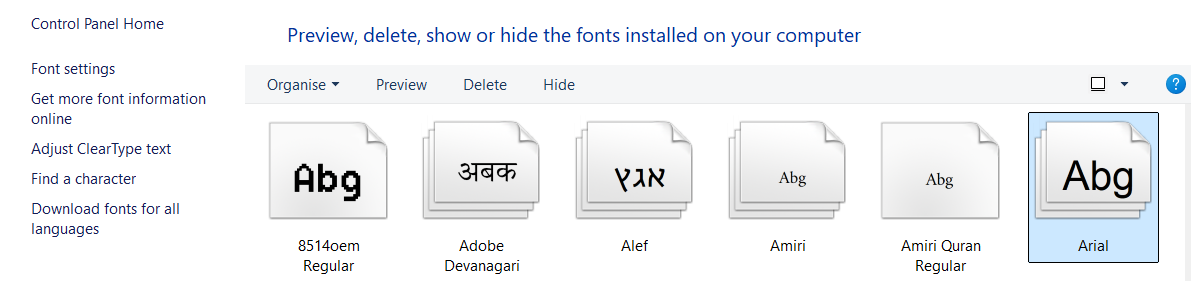

As shown can use characters in some font styles, the font style must exist so can see in sample the text style Arial. You can find and copy the extended characters.by doing explorer Windows and Fonts choose the style say Arial, then go to find a character and you can select it and copy it.





Look into the acad.lin and acadiso.lin files.



 Do a google and have a look at some youtubes by Sam Lucido.





Edited July 28, 2024 by BIGAL

[Biagio]

Merci beaucoup Bigal

Je vais tester tout cela et je tiendrais au courant

Bonne journée

Biagio

[SLW210]

I have moved your thread to the The CUI, Hatches, Linetypes, Scripts & Macros Forum since you are inquiring about Linetypes.

[Biagio]

Bonjour à chacun

Merci pour votre aide, merci en particulier à Bigal

Pour l'envoie de quelque linetype (3 ont bien fonctionné, mais  Arrowsolid n'as pas fonctionné.

Merci pour la video que tu m'as proposé elle m'as permis de faire des typeline personelle comme je voulais.

J'ai pu faire 6 typeligne, voir le dessin en annexe

Mais malheureusement quand il s'agit des lignes droite les sens de flèches c'est ok

Mais lorsque il y a des curbe arrondit les sens des flèches ne suit pas le bon chemin voulu, et je ne sais pas comment faire pour régler ce probléme

Quelcun a un'ideé??

Merci d'avance

Biagio

03-dessin No 17.pdf

[CyberAngel]

If I understand the latest comment correctly, the arrows in the line are pointing in the wrong direction. Thank you (or not), high school French.



Symbols are aligned in the direction the line or polyline is drawn. For a line you can rotate it 180 degrees, for a polyline you can use the PEDIT/Reverse option. If the linetype definition is the problem, you can change the R value (degrees).

[BIGAL]

If you have multi single segments of p or lines some may be wrong direction.

Just select a correct direction p/line then type Join, then select others and they will become one in correct direction.



[Biagio]

Bonjour les amis, CyberAngel et Bigal merci d'avoir essayé de m'aider

mais je n'ai pas réussi à trouver la solution, car dans la pratique sa ne fonctionne pas.

J'ai bien compris que lorsque je applique ces types de lignes je peut faire orientation de la flèche à l'envers

cela fonctionne sur toutes les lignes droites,

mais lorsque la polyligne à des lignes droites et lignes curbes ou arc, comme dans mon cas, C'est mission impossible.

Et lorsque j'ai des ronds c'est encore pire. (voir quelques examples de parcours en annexe)

Si c'est un arc ou un rond impossible de faire changer la direction de la pointe de la flèche

Je ne sais pas si je me sui bien expliquée et si vous avez bien compris mon probléme.

Je suis à votre écoute si vous pouvez m'aider

Merci d'avance

Biagio





Example de parcours 1-4.pdf Example de parcours 5-8.pdf.pdf

[BIGAL]

If its plines use Pedit "select pline" "R" Enter this should reverse the direction.



There is no reason if linetype is correct format that it should work on arcs & circles.



Post your linetype, the .lin file, then we can test.



Google translate

Si sus líneas usan Pedit "seleccionar línea" "R" Enter, esto debería invertir la dirección. No hay ninguna razón por la que si el formato del tipo de línea es correcto debería funcionar en arcos y círculos. Publica tu tipo de línea, el archivo .lin, y luego podemos probar.

Edited August 4, 2024 by BIGAL

[Biagio]

Bonjour Bigal

Merci de ton aide, comme tu me l'as demandé voici mes fichiers

Format dwg, shp, shx, lin, et pdf

Peux-tu m'aider SVP

Merci d'avance10-TYP-LIN.lin10-TYP-LIN.dwg10-Rond.shx10-Rond.shp10-Fletche.Sexe10-Fletche.SP1er Essai.pdf

Biagio

[eldon]

It is known that in AutoCAD, it is possible with a polyline with a complex linetype, that some sections show the linetype the wrong way round. The conventional solution to this is to turn on the linetype generation.

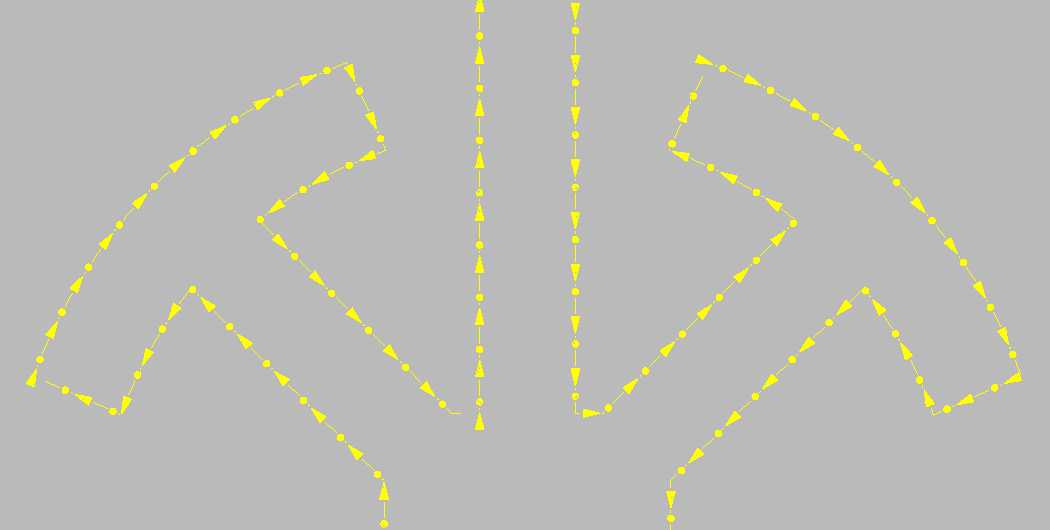

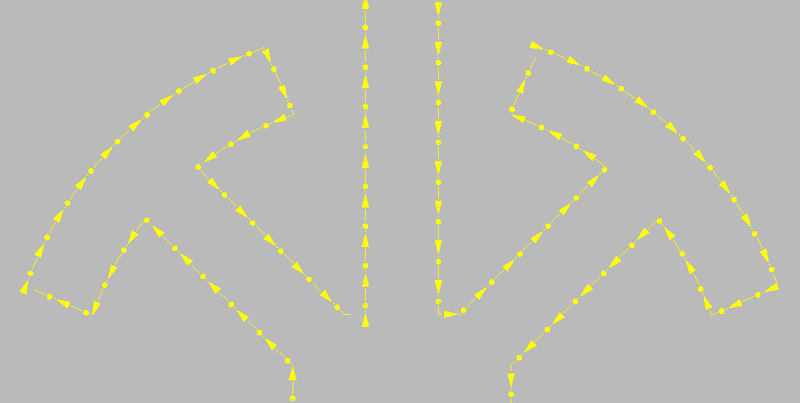

In this case, the complex linetype has difficulties with some of the corners where the shapes are not conveniently spaced, so to enable linetype generation, one gets the result of the yellow picture (below).

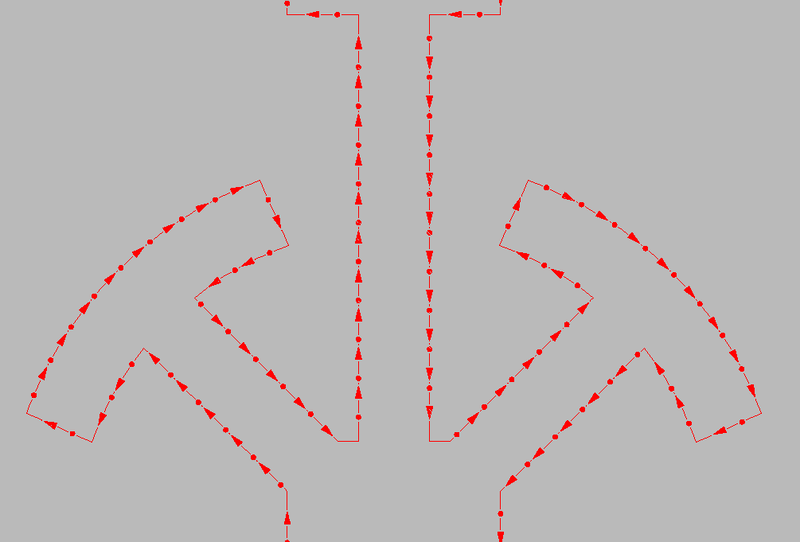

To overcome this, i exploded the polyline into its separate elements, then made all 45 pieces to be polylines again, but did not join them. One has to inspect all lines, and when there is a length going the wrong way, then reversing the polyline works as shown in the red picture (below).

So leave the whole shape as individual polylines and all will be well.

I hope Google translate can cope!





[BIGAL]

Similar to @eldon comments have seen a linetype section wrong way, as I mentioned earlier, explode pline, then Pedit, select a correct direction segment, then use Join to remake the pline selecting all the other segments, it should now all be in one direction.

[Biagio]

Merci beaucoup à Bigal et Heldon

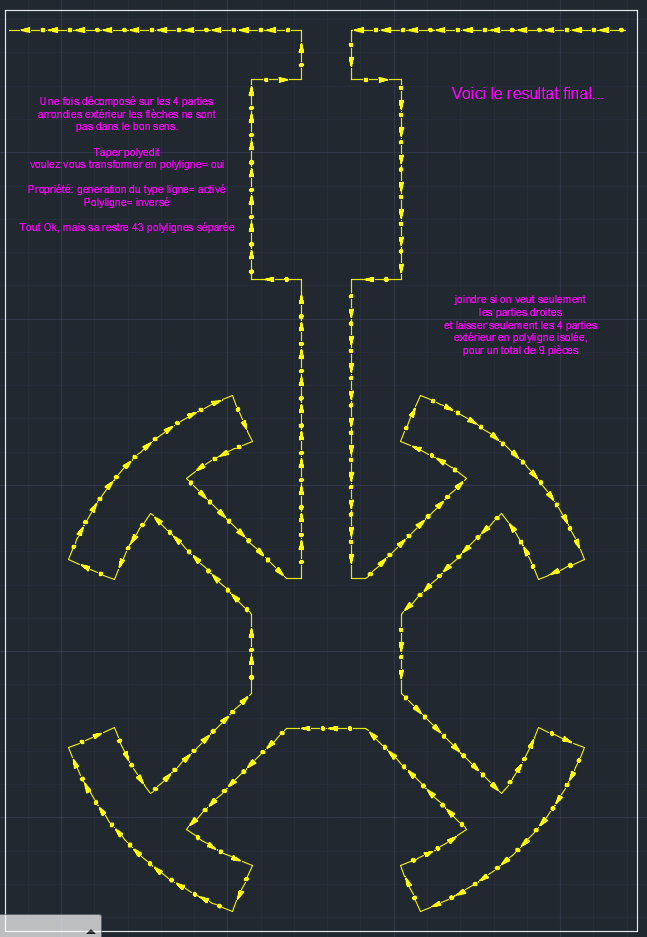

Une fois décomposé,les 4 parties arrondies extérieur les flèches ne sont
pas dans le bon sens.

Taper polyedit
voulez vous transformer en polyligne= oui Propriété: generation du type ligne= activé
Polyligne= inversé

Tout Ok, mais sa restre 43 polylignes séparée

On peut aussi joindre, mais seulement les parties droites,
et laisser seulement les 4 parties
extérieur en polyligne isolée,
pour un total de 9 pièces


[eldon]

It might be significant, that along the sections of arc  the linetype goes properly in the anticlockwise direction, but has trouble when the linetype is to go clockwise.

[Biagio]

Merci Edon

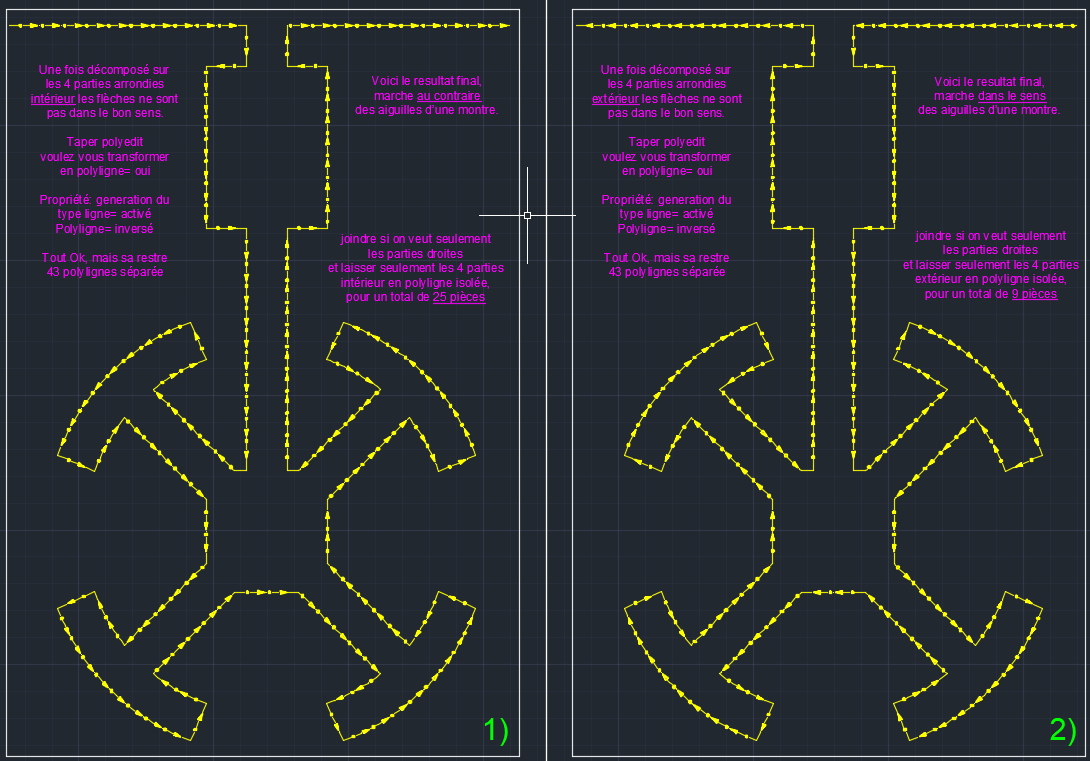

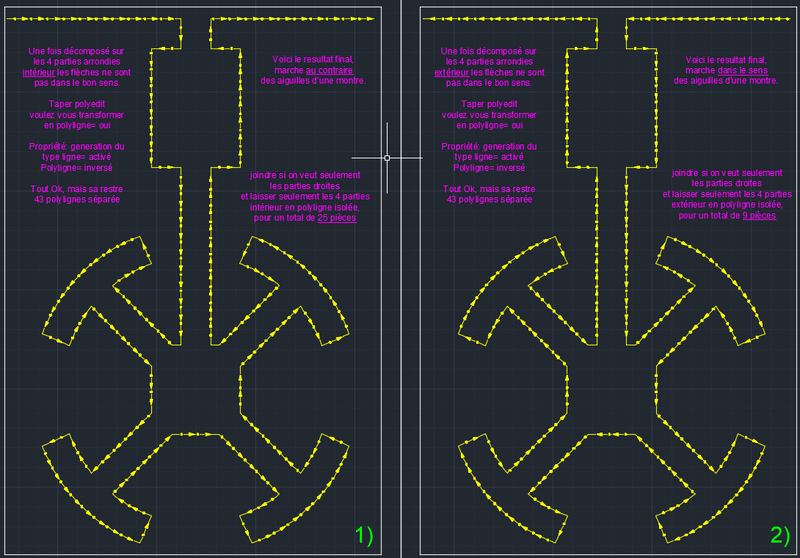

voici les deux solutions

1) marche au contraire des aguilles d'une montre

2) marche dans le sens d'une aguille d'une montre

Mais il y a beaucoup de travaille à faire, car pour faire le parcous du labyrinthe tout entier

il a une longueur de 3 kilometres, donc bon courage et beaucoup de patience.

Biagio
